z941t-10 dn300電動閘閥型號、尺寸
[ 2022-10-10 ]
上海湖泉閥門集團有限公司z941t-10電動閘閥型號、尺寸Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為黃銅（Z941T-10）、灰鑄鐵（Z941W-10）、鉻不銹鋼（Z941H-10）、球墨鑄鐵（Z914T-16Q Z941W-16Q），公稱壓力 PN10~PN63，閥體材料為鑄鐵的閘閥,該產品廣泛應用于石油、化工、冶金、火力發電廠等行業中,可使用在水、蒸汽、油品等介質中,使用溫度:0~200℃,使用壓力:1.0~1.6Mpa。
z941t-10 dn300電動閘閥產品性能參數
z941t-10 dn300電動閘閥產品零部件材料

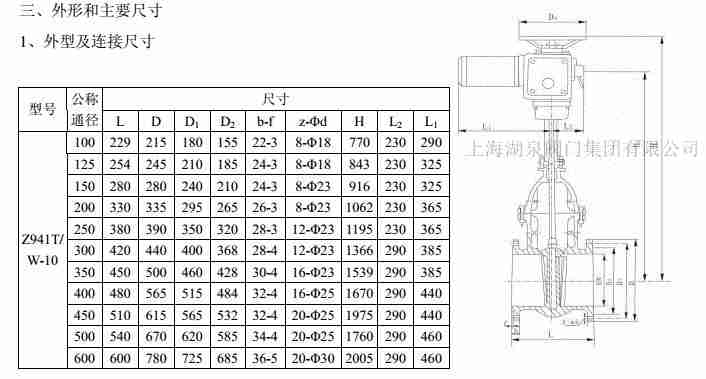

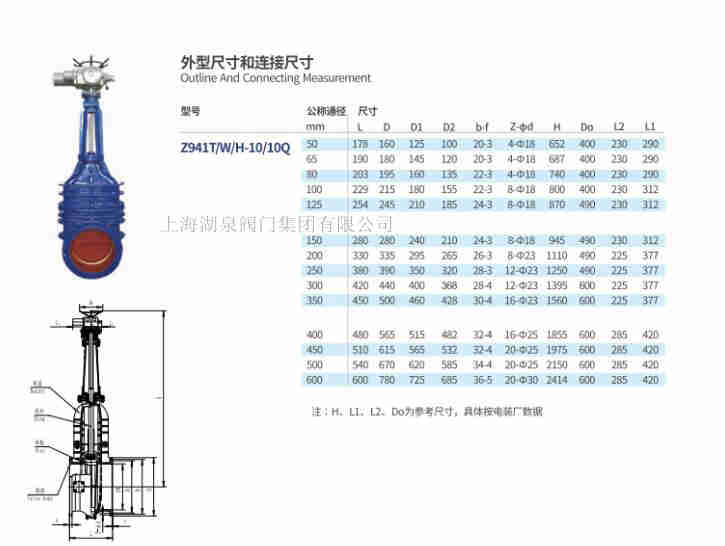

z941t-10 dn300電動閘閥產品外形及結構尺寸
z941t-10 dn300電動閘閥產品性能參數
| Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥主要性能參數 | ||||
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
| Z941T-10 | 10 | 1.0 | ≤200 | 水、蒸汽 |
| Z941W-10 | ≤100 | 油品 | ||
| Z941H-10 | ≤200 | 水、蒸汽 | ||
| Z941T-16Q | 16 | 1.6 | 水、蒸汽 | |
| Z941W-16Q | ≤100 | 油品 | ||
z941t-10 dn300電動閘閥產品零部件材料
| Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥零部件材料 | ||||
| 型號 | 材料 | |||
| 閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 | |
| Z941T-10 | 灰鑄鐵 | 碳鋼 | 黃銅 | 油浸石棉填料 |
| Z941W-10 | 灰鑄鐵 | |||
| Z941H-10 | 鉻不銹鋼 | 柔性石墨 | ||
| Z941T-16Q | 球墨鑄鐵 | 碳素鋼或鉻不銹鋼 | 玩轉鑄鐵 | 石棉石墨 |
|
|
||||
| Z941T、Z941W、Z941H 型 PN10 鐵制電動楔式閘閥主要外形及結構尺寸（mm） | |||||||||||
| DN | L | D | D1 | D2 | B | H | L1 | L2 | z×Φd | D0 | 重量/kg |
| 100 | 230 | 215 | 180 | 155 | 22 | 653 | 170 | 316 | 8×Φ18 | 200 | 80 |
| 125 | 255 | 245 | 210 | 185 | 24 | 750 | 170 | 324 | 8×Φ18 | 200 | 120 |
| 150 | 280 | 280 | 240 | 210 | 24 | 846 | 170 | 333 | 8×Φ23 | 200 | 140 |
| 200 | 330 | 335 | 295 | 265 | 26 | 940 | 170 | 333 | 8×Φ23 | 200 | 210 |
| 250 | 380 | 390 | 350 | 320 | 28 | 1070 | 325 | 460 | 12×Φ23 | 250 | 285 |
| 300 | 420 | 440 | 400 | 368 | 28 | 1210 | 325 | 460 | 12×Φ23 | 250 | 400 |
| 350 | 450 | 500 | 460 | 428 | 30 | 1310 | 325 | 460 | 16×Φ23 | 250 | 500 |
| 400 | 480 | 565 | 515 | 482 | 32 | 1790 | 408 | 530 | 16×Φ25 | 250 | 700 |
| 450 | 510 | 615 | 565 | 532 | 32 | 1930 | 408 | 530 | 20×Φ25 | 360 | 810 |
| 500 | 540 | 670 | 620 | 585 | 34 | 2103 | 394 | 647 | 20×Φ25 | 360 | 856 |
| 600 | 600 | 780 | 725 | 685 | 36 | 2141 | 394 | 647 | 20×Φ30 | 360 | 1130 |
| Z941T、Z941W、Z941H 型 PN16 鐵制電動楔式閘閥主要外形及結構尺寸（mm） | |||||||||||
| DN | L | D | D1 | D2 | B | z×Φd | H | L1 | L2 | D0 | 重量/kg |
| 100 | 230 | 215 | 180 | 155 | 22 | 8×Φ18 | 738 | 170 | 291 | 200 | 91 |
| 125 | 255 | 245 | 210 | 185 | 24 | 8×Φ18 | 757 | 170 | 291 | 200 | 120 |
| 150 | 280 | 280 | 240 | 210 | 24 | 8×Φ23 | 895 | 170 | 308 | 200 | 139 |
| 200 | 330 | 335 | 295 | 265 | 26 | 8×Φ23 | 1074 | 325 | 425 | 250 | 226 |
| 250 | 380 | 390 | 350 | 320 | 28 | 12×Φ23 | 1181 | 325 | 425 | 250 | 226 |
| 300 | 420 | 440 | 400 | 368 | 28 | 12×Φ23 | 1332 | 325 | 460 | 250 | 325 |
| 350 | 450 | 500 | 460 | 428 | 30 | 16×Φ23 | 1519 | 408 | 460 | 250 | 412 |
| 400 | 480 | 565 | 515 | 482 | 32 | 16×Φ25 | 1736 | 408 | 530 | 320 | 621 |
| 450 | 510 | 615 | 565 | 532 | 32 | 20×Φ25 | 1921 | 394 | 647 | 320 | 720 |
| 500 | 540 | 670 | 620 | 585 | 34 | 20×Φ25 | 2103 | 394 | 647 | 320 | 856 |
| 600 | 600 | 780 | 725 | 685 | 36 | 20×Φ30 | 2414 | 394 | 647 | 320 | 1131 |
| 700 | 660 | 895 | 840 | 800 | 40 | 24×Φ30 | 2705 | 556 | 905 | 500 | 1848 |
| 800 | 720 | 1010 | 950 | 905 | 44 | 24×Φ34 | 2907 | 556 | 905 | 500 | 2613 |
