電動蝶閥型號字母代表什么意思，什么含義
[ 2023-10-17 ]
電動蝶閥型號字母代表什么意思，什么含義——蝶閥型號編制方法、蝶閥型號表示: 蝶閥啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉的閥門叫蝶閥。蝶閥的結構形式可分為偏置板式、垂直板式、斜板式和杠桿式...電動蝶閥模型制備規范:“D”代表電動蝶閥類型代碼:蝶閥。蝶閥傳動模式代碼:“0”電磁,“1”電磁液壓,“2”電動液壓,“3”蝸輪,“4”直齒輪,“5”錐齒輪,“6”氣動,“7”液壓,“8”氣動液壓,“9”電動。電動蝶閥的連接類型代碼為“1”內螺紋,“2”外螺紋,“4”法蘭,...
蝶閥型號里面包含了很多內容，包括蝶閥的傳動方式、連接方式、結構形式、密封面材料、工作壓力甚至包括閥體的材料。蝶閥型號表示方法：蝶閥型號按照順序由附加代號+編制代號+傳動方式代號+連接形式代號+結構形式代號+密封材料代號+工作壓力等級表示+閥體材質代號組成。
蝶閥類型的代號是字母：D；常見傳動方式代號有：手動（省略不寫）、渦輪傳動代號3、氣動代號6、電動代號9；常用的連接形式代號有：法蘭連接代號4、對夾式連接代號7、焊接代號6、內螺紋代號1、卡箍連接代號8；蝶閥的結構形式代號有：1代表中線型、2代表雙偏心、3代表三偏心；常見密封面材料代號： X-橡膠、F-聚四氟乙烯、H-不銹鋼、J-襯膠、T-銅合金、Y-硬質合金、W表示閥體直接加工；壓力等級表示：國內常用到的壓力等級有PN1.0Mpa（10公斤）、PN1.6mpa（16公斤）、PN2.5mpa（25公斤）、PN4.0mpa（40公斤）、其中PN代表是國內壓力的代號，MPA是壓力的單位，1公斤=0.1Mpa；常用閥體材質代號有：鑄鋼-C、鑄鐵-Z、球墨鑄鐵-Q、不銹鋼304-P、不銹鋼316-R；

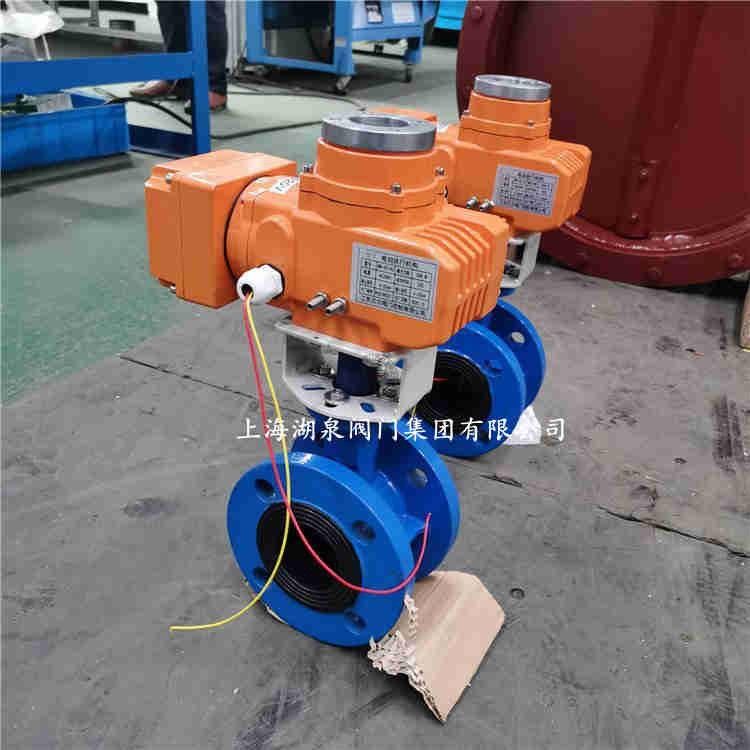

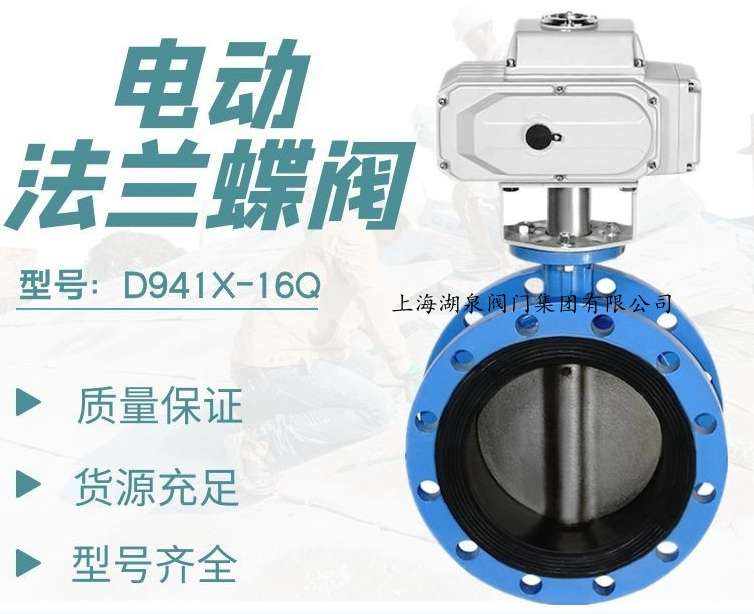

電動蝶閥型號有:D941X、D941F、D941F4、D941F46、D942F、D943H、BD943H、D943Y、BD943Y、BD943WC、D963H、D963Y、D971X、D971F46、D972F、D973H、D973Y等。
蝶閥型號編制方法（按順序）：例如D343H-10C ，①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C 。
①蝶閥編制代號：D表示蝶閥；BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥。
②傳動形式代號：手動（省略）、3表示渦輪傳動、6表示氣動傳動、7表示液動、9表示電動；
③連接方式代號：4法蘭式、6焊接、7對夾式。
④結構形式代號：1表示中線型、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心。
⑤密封材料代號：H不銹鋼、X橡膠、F聚四氟乙烯、FX復合橡膠、M蒙乃爾合金、Y硬質合金、W閥體直接加工。
⑥壓力等級代號：10=PN1.0Mpa、16=PN1.6Mpa、25=PN2.5Mpa、40=PN4.0Mpa。PN是國內壓力的代號，MPA是壓力的單位。
⑦殼體材質代號：C鑄鋼、P不銹鋼304、R不銹鋼316、AL特種合金鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。

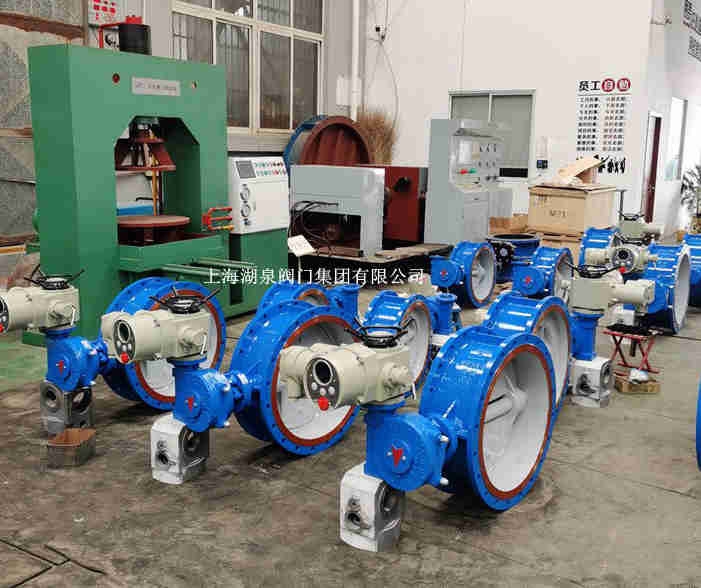

電動蝶閥 d943h-16c dn800型號是什么意思
D:代表閥門類型為蝶閥9：代表驅動方式為電動
4：代表連接方式為法蘭
3:代表結構形式為三偏心
H:代表密封面為（閥體材質）本體加工
16：代表公稱壓力為1.6MPa
C:代表閥體為碳鋼
DN800：代表口徑為800mm

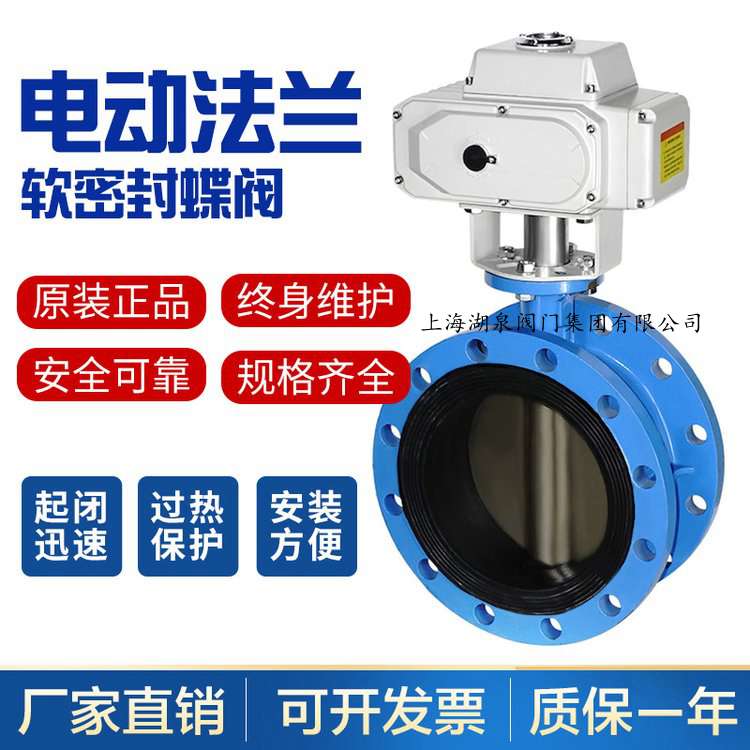

d943h-16c dn800我們習慣叫做：電動法蘭硬密封蝶閥
電動蝶閥D941W-0.1CD941H-16C字母代表著什么？
D941W-0.1C意思是：蝶閥（D），傳動形式是電動（9），連接方式是法蘭式（4），結構形式是中線型（1），閥體直接加工（W），壓力等級是PN0.01Mpa（0.1），殼體材質是鑄鋼（C）。
D941H-16C意思是：蝶閥（D），傳動形式是電動（9），連接方式是法蘭式（4），結構形式是中線型（1），密封材質是不銹鋼（H），壓力等級是PN1.6Mpa（16），殼體材質是鑄鋼（C）。
蝶閥的規格含義在國標GB/T12238-2008《法蘭和對夾連接彈性密封蝶閥》有著明確的規定。
